招聘启事藏玄机，英特尔暗度陈仓

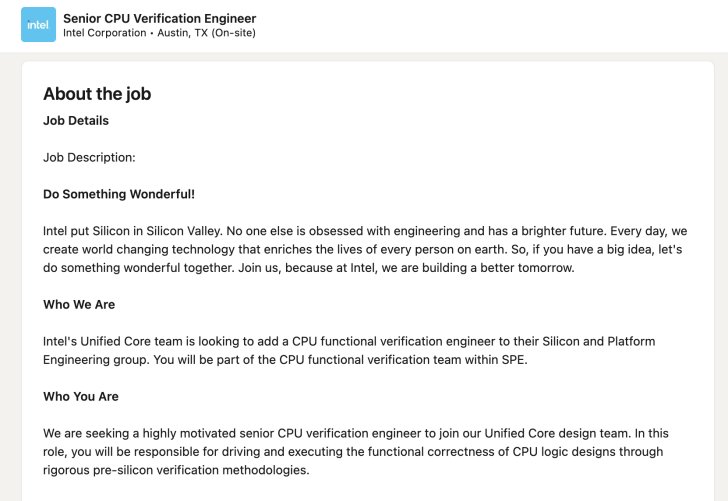

最近，英特尔官网上一则看似普通的招聘信息，在科技圈掀起了不小的波澜。职位描述中反复出现的“统一核心”字样，像是一把钥匙，打开了通往下一代CPU设计的大门。这可不是什么小打小闹的优化，而是英特尔酝酿多年的“大一统”战略——计划用单一微架构，彻底取代当前流行的P核（性能核）、E核（能效核）分治模式。

从“多核混搭”到“一核独大”

熟悉CPU发展的极客们都知道，过去几年，英特尔和AMD都在玩“大小核”游戏。P核负责飙高性能，E核处理后台任务，看似分工明确，实则暗藏隐忧。随着制程工艺逼近物理极限，芯片上能塞下的核心数量越来越受限制，而不同架构的核心共存，还会带来调度复杂、面积浪费等问题。

这时候，“统一核心”的概念就闪亮登场了。想象一下，如果所有核心都采用同一种高性能架构，不仅能最大化单位面积性能（也就是业内常说的PPA），还能简化设计、提升效率。这就像把一支由特种兵和民兵混编的部队，全部升级为精英战队，战斗力自然不可同日而语。

其实，这种思路在移动端早有先例。联发科天玑9300的“全大核”设计，就曾让人眼前一亮。AMD的Zen5/Zen5c组合也算沾边，但英特尔这次要玩的，可能是更彻底的版本。

技术路线图浮出水面

据内部消息透露，英特尔的“统一核心”之路早有铺垫。去年就有工程师透露，即将随Nova Lake登场的Arctic Wolf E核，可能是最后一代独立能效核。之后，英特尔将全力转向“一个大核心”的怀抱。

那么，我们什么时候能看到这颗“终极核心”呢？业界普遍猜测，代号Titan Lake的处理器可能会成为首个吃螃蟹的产品。它预计在Razer Lake（Nova Lake的继任者）之后登场，时间窗口大概在2028到2030年之间。虽然还有几年光景，但芯片设计周期漫长，现在开始布局，时间刚刚好。

行业影响与用户价值

如果英特尔真能搞定“统一核心”，那对CPU行业来说，无异于一场地震。首先，它可能重新定义性能标杆，让多核性能与单核性能不再需要艰难取舍。对于游戏玩家、内容创作者等重度用户来说，这意味着更流畅的体验和更短的渲染时间。

其次，这可能会倒逼AMD等竞争对手加速创新。毕竟，当英特尔祭出“核弹级”架构时，谁还敢躺在功劳簿上睡大觉？不过，挑战也不小。如何平衡性能与功耗、如何确保成本可控，都是英特尔需要破解的难题。

写在最后

招聘信息虽小，却像一颗投入湖面的石子，激起了层层涟漪。英特尔的“统一核心”野心，不仅关乎一家公司的未来，更可能重塑整个计算生态。作为吃瓜群众，我们不妨搬好小板凳，备好瓜子饮料，静静等待这场芯片界的好戏上演。毕竟，在科技圈，唯一不变的，就是变化本身。
